1. 自由向量坐标表示与旋转矩阵

在这里插入图片描述

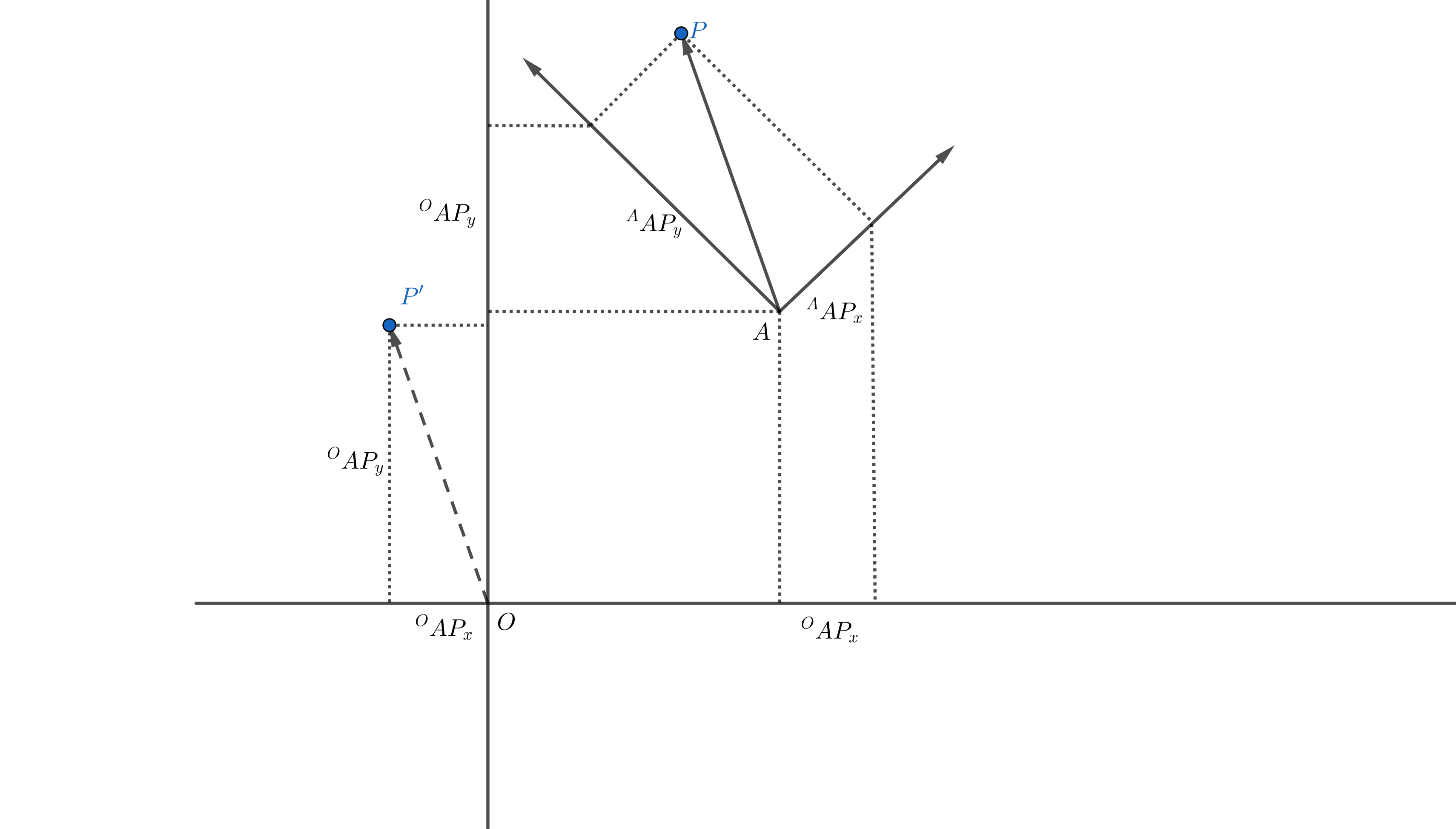

自由向量 $\mathbf{AP}$ 只有长度、方向，没有固定起点，因此 $\mathbf{OP’}$ 也表示同一个向量。
要用坐标描述向量，一定要选取坐标系，用单位坐标向量和坐标乘积表示。
在坐标系 ${A}$ 中观察向量：

其中， $^Ax_A$ 表示在坐标系 ${A}$ 中观察 ${A}$ 的 $x$ 轴单位向量，即为 $\begin{bmatrix}
1 \
0
\end{bmatrix}$。
显而易见，在坐标系下观察本身， $\begin{bmatrix}
^Ax_A & ^Ay_A
\end{bmatrix}$ 为单位矩阵。

在坐标系 ${O}$ 中：

自由坐标没有固定起点和终点，只有方向和大小，因此 $\mathbf{OP’}$ 与 $\mathbf{AP}$ 是同一自由向量。假设坐标系 ${A}$ 相对 ${O}$ 的旋转角度为 $\theta$：

令 $^O\mathbf{R}_A \triangleq \begin{bmatrix}
^Ox_A & ^Oy_A
\end{bmatrix}=\begin{bmatrix}
\cos{\theta} & -\sin{\theta}\
\sin{\theta} & \cos{\theta}
\end{bmatrix}$ ，即为在 ${O}$ 中观察 ${A}$ 的矩阵。

总结：
对于自由向量$\mathbf{AP}$：

2. 点坐标表示与齐次矩阵

在这里插入图片描述

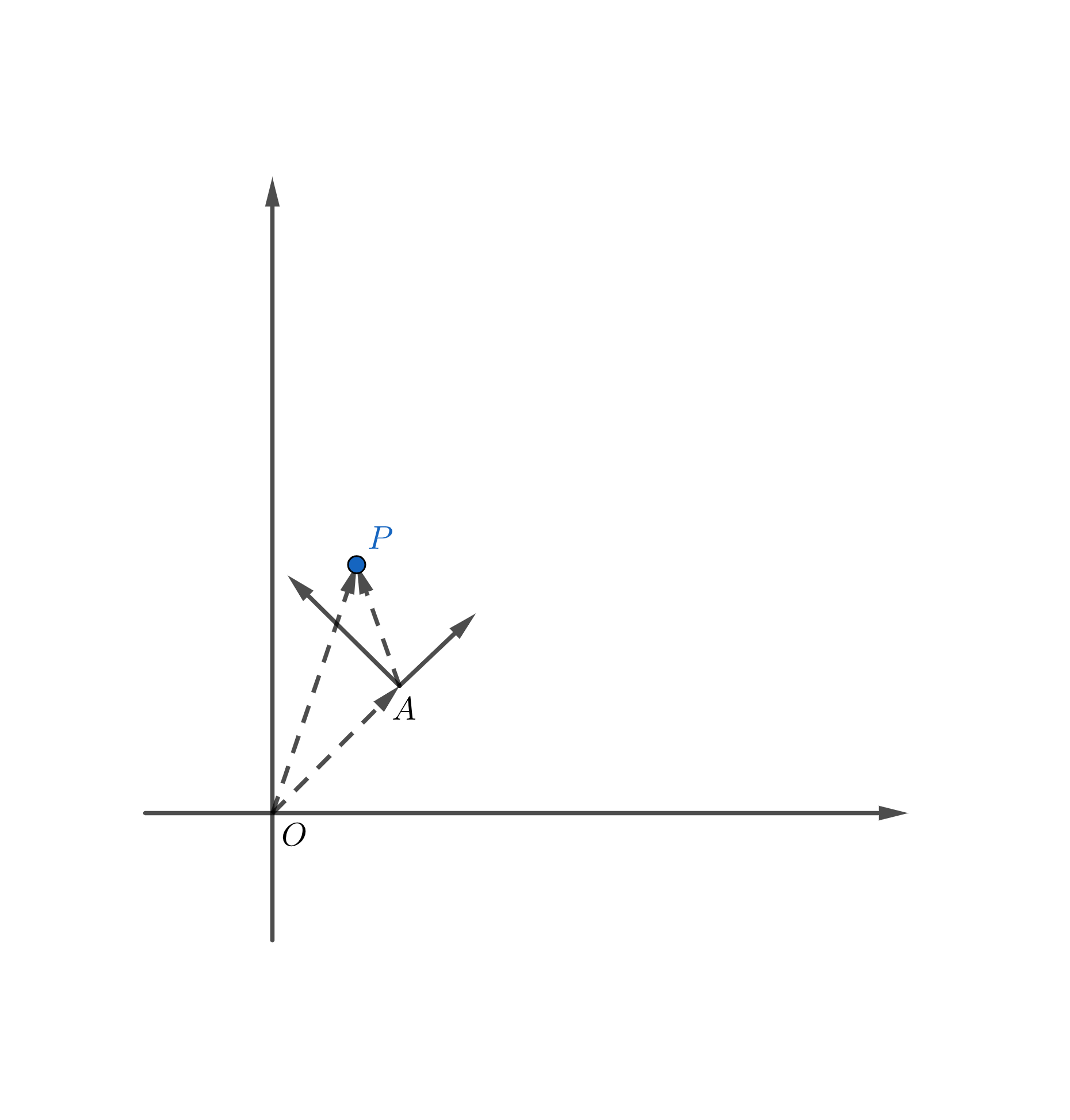

点的坐标表示可以理解为到坐标系原点的自由向量坐标。
即：

只有在同一坐标系下才可以做向量运算

在坐标系${O}$ 中：

代入旋转矩阵：

即：

写成矩阵形式：

令 $^O\mathbf{T}_A = \begin{bmatrix}
{^O\mathbf{R}_A} & {^O{\mathbf{OA}}}\
0 & 1\end{bmatrix}$ ，称为齐次矩阵。

总结：
对于点 $\mathbf{P}$：

3. 矩阵的运算

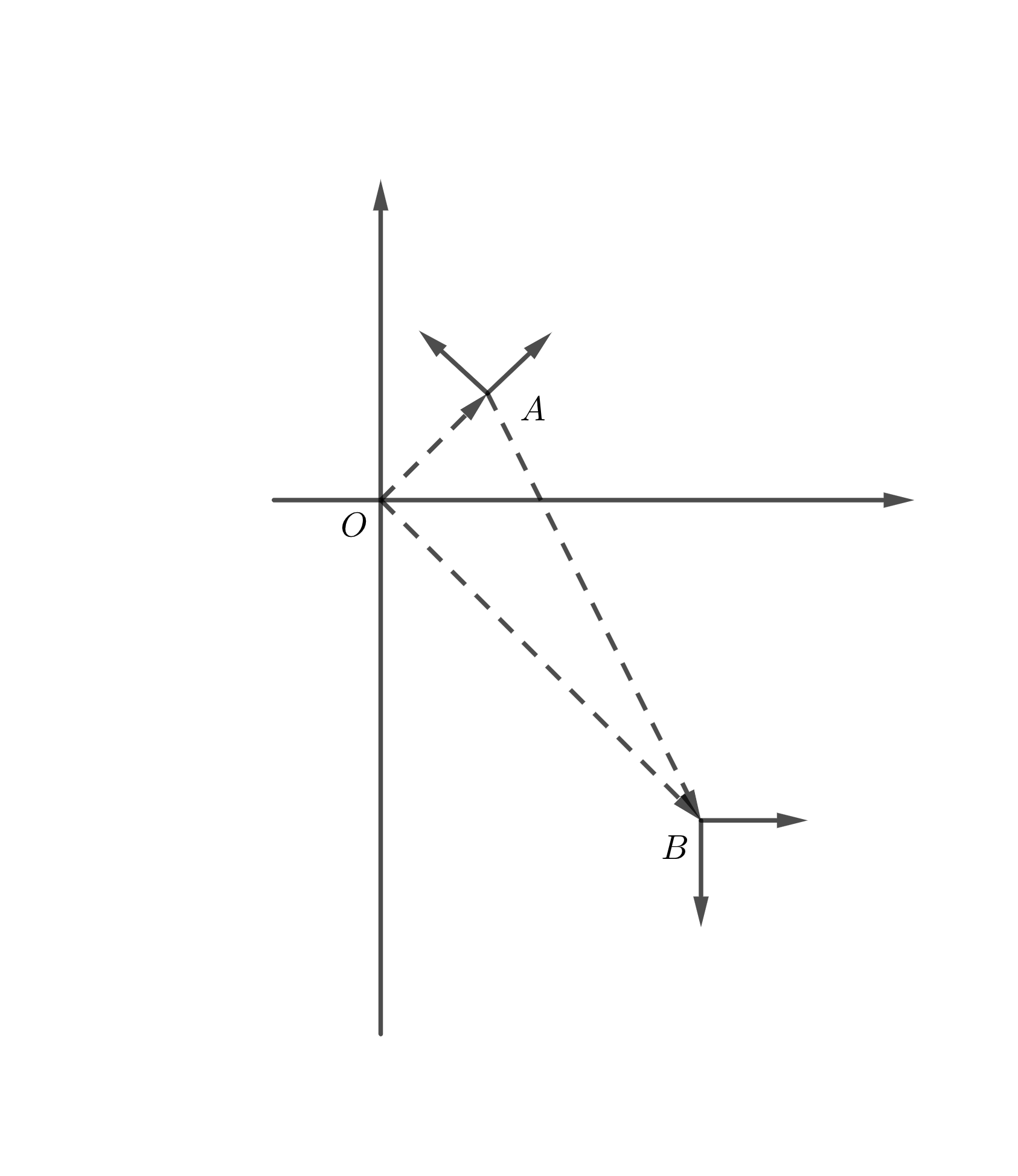

已知 ${^O\mathbf{T}_A}$ 与 ${^O\mathbf{T}_B}$ ，那么 ${B}$ 相对于 ${A}$ 的齐次矩阵 ${^A\mathbf{T}_B}$ 是什么？
在这里插入图片描述
由定义可得：

可以理解为从 ${O}$ 先运动到 ${A}$ 再运动到 ${B}$ 与从 ${O}$ 直接运动到 ${B}$ 结果相同。
若 $\mathbf{T}$ 可逆，则：

计算 ${^O\mathbf{T}^{-1}_A}$：

计算 ${^O\mathbf{R}^{-1}_A}$：

可以观察到：

3. 二维旋量

齐次矩阵可以表示刚体的运动，也可以表示刚体的位姿状态，因为刚体的位姿可以理解为刚体从观察坐标系到当前位姿的运动。
齐次矩阵是3X3矩阵，共9个元素。然而实际上描述一个二维运动只需要旋转角度和平移一共3个独立参数。

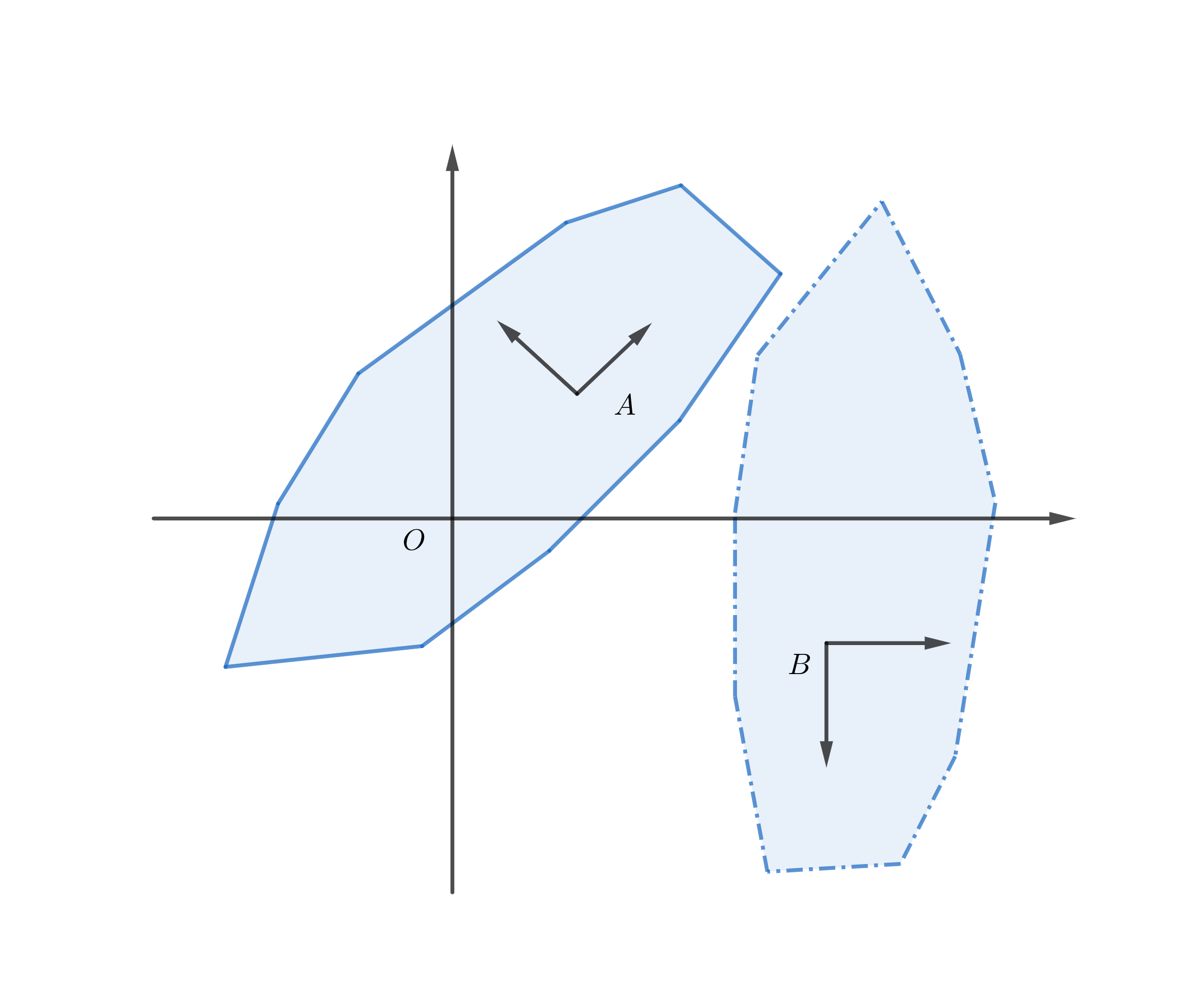

考虑单位时间内的匀速运动，例如刚体上某个点以3rad/s，1m/s的速度运动1s。可以用这个点的线速度和角速度来描述整个刚体的运动。注意这个点指的是坐标系上的点，不是刚体上随刚体运动的点。

讨论刚体运动时，运动的是刚体，坐标系是静止的。不存在跟随刚体一起运动的坐标系。
在这里插入图片描述

只需要知道刚体上任意一点的速度信息，便可以计算出整个速度场的状态。定义速度旋量：

表示刚体上位于坐标系 ${O}$ 原点位置点的角速度与线速度在 ${O}$ 中观察的结果。
那么，可以表示刚体上点 $A$ 的速度场：

其中：

是一个反对称矩阵（$[{^O\omegaO}] \times=-[{^O\omegaO}]^T \times$），表示叉乘。
为了写成矩阵形式，定义：

那么可以得到坐标系上任意一点速度场：

这个 $A$ 点不一定真实存在在刚体上，表示的是如果无限大刚体延申到坐标系上 $A$ 点，那么刚体上 $A$ 点速度。

二维旋量定理：
任何二维空间运动都可以表示为绕某个中心的纯旋转（纯平移对应旋转中心无穷远）
旋转中心 $C=\begin{bmatrix} -\dfrac{\mathbf{v}_y}{\omega} \ \dfrac{\mathbf{v}_x}{\omega}\end{bmatrix}$

分别在 ${O}$ 和 ${A}$ 坐标系中表示 $B$ 点速度场：

涉及到两次变换：
一是 $B$ 点位置的变换，二是 $B$ 点速度的变换。

因此：

进一步，这个式子还可以写成矩阵相乘的形式：

其中：

称为伴随矩阵。
这个伴随矩阵与线性代数中的伴随矩阵无关。
齐次方程表示位姿，组成配置空间；旋量表示速度，是位姿的导数，组成切空间。
配置空间的齐次变换对应到切空间中的变换就称为齐次变换的伴随。

速度旋量可以表示什么：

  1. 刚体的运动状态：瞬时线速度和角速度
  2. 刚体位姿变换：单位时间匀速（恒定旋量速度）运动的效果
  3. 刚体位姿状态：从基坐标系单位时间匀速运动的效果

4. 由旋量计算旋转矩阵

考虑方程：

解为：

如果 $\mathbf{T}(0)={^A\mathbf{T}_O}$ , $\mathbf{T}(1)={^B\mathbf{T}_O}$，那么 ${^B\mathbf{T}_A}=e^{\xi^{\wedge}}$ 。
因此切空间可以通过指数运算转换到配置空间。

注意这是矩阵的指数运算，与标量指数运算不同，$e^{a}e^{b}=e^{a+b}$ 一般不成立。

4.1 凯莱 - 哈密顿定理

凯莱 - 哈密顿定理表明每个方阵都满足其特征多项式方程‌：若 $f(λ)=det(λI-A)$ 是矩阵 A 的特征多项式，则 $f(A)=0$。‌‌
对于 $n$ 维方阵，特征方程是 $n$ 次的，也就是说 $A^n$ 一定可以用最高次为 $n-1$ 的多项式表示。进一步可以得到：

对于 $n$ 维方阵 $A$ ，$A^k(k \ge n)$都可以表示为：

例1：$[\omega]_\times$ 是二维方阵：

例2：${\hat{\xi}}$ 是三维方阵：

4.2 速度旋量与旋转矩阵

类似于泰勒展开，可以把exp表示成多项式的形式。
令$e^{ {\xi}^{\wedge} }=e^{\begin{bmatrix}
[\omega]_\times & v \
0 &0
\end{bmatrix}}=
\begin{bmatrix}
\mathbf{R} & t \
0 & 1
\end{bmatrix}=\mathbf{T}$

4.2.1 旋转部分

4.2.1.1 exp

以上证明了$e^{[\omega]_\times}$与旋转矩阵的等价性
Pinocchio中实现：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
  template<typename Matrix2Like, typename Vector2Like, typename Vector4Like>
  static void forwardKinematics(
    const Eigen::MatrixBase<Matrix2Like> & R,
    const Eigen::MatrixBase<Vector2Like> & t,
    const Eigen::MatrixBase<Vector4Like> & q)
  {
    EIGEN_STATIC_ASSERT_SAME_MATRIX_SIZE(Matrix2Like, Matrix2);
    EIGEN_STATIC_ASSERT_SAME_VECTOR_SIZE(Vector2Like, Vector2);
    EIGEN_STATIC_ASSERT_SAME_VECTOR_SIZE(ConfigVector_t, Vector4Like);

    PINOCCHIO_EIGEN_CONST_CAST(Vector2Like, t) = q.template head<2>();
    const typename Vector4Like::Scalar &c_theta = q(2), &s_theta = q(3);
    PINOCCHIO_EIGEN_CONST_CAST(Matrix2Like, R) << c_theta, -s_theta, s_theta, c_theta;
  }
};

Pinocchio中的刚体姿态 $\mathrm{SE}(2)$ 用4维向量表示：

旋量$\mathfrak{se}(2)$用3维向量表示：

forwardKinematics函数由 $\mathbf{q}$ 计算 $\mathbf{R}$ 和 $t$

4.2.1.2 log

已知旋转矩阵 $\mathbf{R} = \begin{bmatrix} \cos{\theta} & -\sin{\theta}\
\sin{\theta}&\cos{\theta}\end{bmatrix}$ ，$\theta = \log({\mathbf{R}})$，使用矩阵的迹：

Pinocchio中的实现方式，涉及精度问题：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
template<typename Matrix2Like>
    static typename Matrix2Like::Scalar log(const Eigen::MatrixBase<Matrix2Like> & R)
    {
      typedef typename Matrix2Like::Scalar Scalar;
      PINOCCHIO_EIGEN_STATIC_ASSERT_MATRIX_SPECIFIC_SIZE_OR_DYNAMIC(Matrix2Like, 2, 2);

      const Scalar tr = R.trace();

      static const Scalar PI_value = PI<Scalar>();

      using internal::if_then_else;
      Scalar theta = if_then_else(
        internal::GT, tr, Scalar(2),
        Scalar(0), // then
        if_then_else(
          internal::LT, tr, Scalar(-2),
          if_then_else(
            internal::GE, R(1, 0), Scalar(0), PI_value,
            static_cast<Scalar>(-PI_value)), // then
          if_then_else(
            internal::GT, tr,
            static_cast<Scalar>(Scalar(2) - Scalar(1e-2)),              // TODO: change value
            static_cast<Scalar>(asin((R(1, 0) - R(0, 1)) / Scalar(2))), // then
            if_then_else(
              internal::GE, R(1, 0), Scalar(0),
              static_cast<Scalar>(acos(tr / Scalar(2))), // then
              static_cast<Scalar>(-acos(tr / Scalar(2)))))));

      //      const bool pos = (R (1, 0) > Scalar(0));
      //      if (tr > Scalar(2))       theta = Scalar(0); // acos((3-1)/2)
      //      else if (tr < Scalar(-2)) theta = (pos ? PI_value : -PI_value); // acos((-1-1)/2)
      // Around 0, asin is numerically more stable than acos because
      // acos(x) = PI/2 - x and asin(x) = x (the precision of x is not lost in PI/2).
      //      else if (tr > Scalar(2) - 1e-2) theta = asin ((R(1,0) - R(0,1)) / Scalar(2));
      //      else              theta = (pos ? acos (tr/Scalar(2)) : -acos(tr/Scalar(2)));
      assert(check_expression_if_real<Scalar>(theta == theta) && "theta is NaN"); // theta != NaN
      //      assert ((cos (theta) * R(0,0) + sin (theta) * R(1,0) > 0) &&
      //              (cos (theta) * R(1,0) - sin (theta) * R(0,0) < 1e-6));
      return theta;
    }

条件 等价数学场景 使用的函数 数值理由
tr > 2 浮点误差导致的越界 $\theta=0$ 消除数值噪声
tr < -2 角度接近 ±π 根据 sin 符号取 ±π 避免边界歧义
tr > 2 - 1e-2 小角度 asin 避免 acos 在 1 附近的精度灾难
其他情况 中等角度 acos + sin符号判断 标准稳定算法

4.2.2 平移部分

4.2.2.1 exp

可以直观地理解这个结果：
旋转中心 $C=\begin{bmatrix} -\dfrac{\mathbf{v}_y}{\omega} \ \dfrac{\mathbf{v}_x}{\omega}\end{bmatrix}$

对于刚体运动 $^A\mathbf{T}_O$ :

在这里插入图片描述

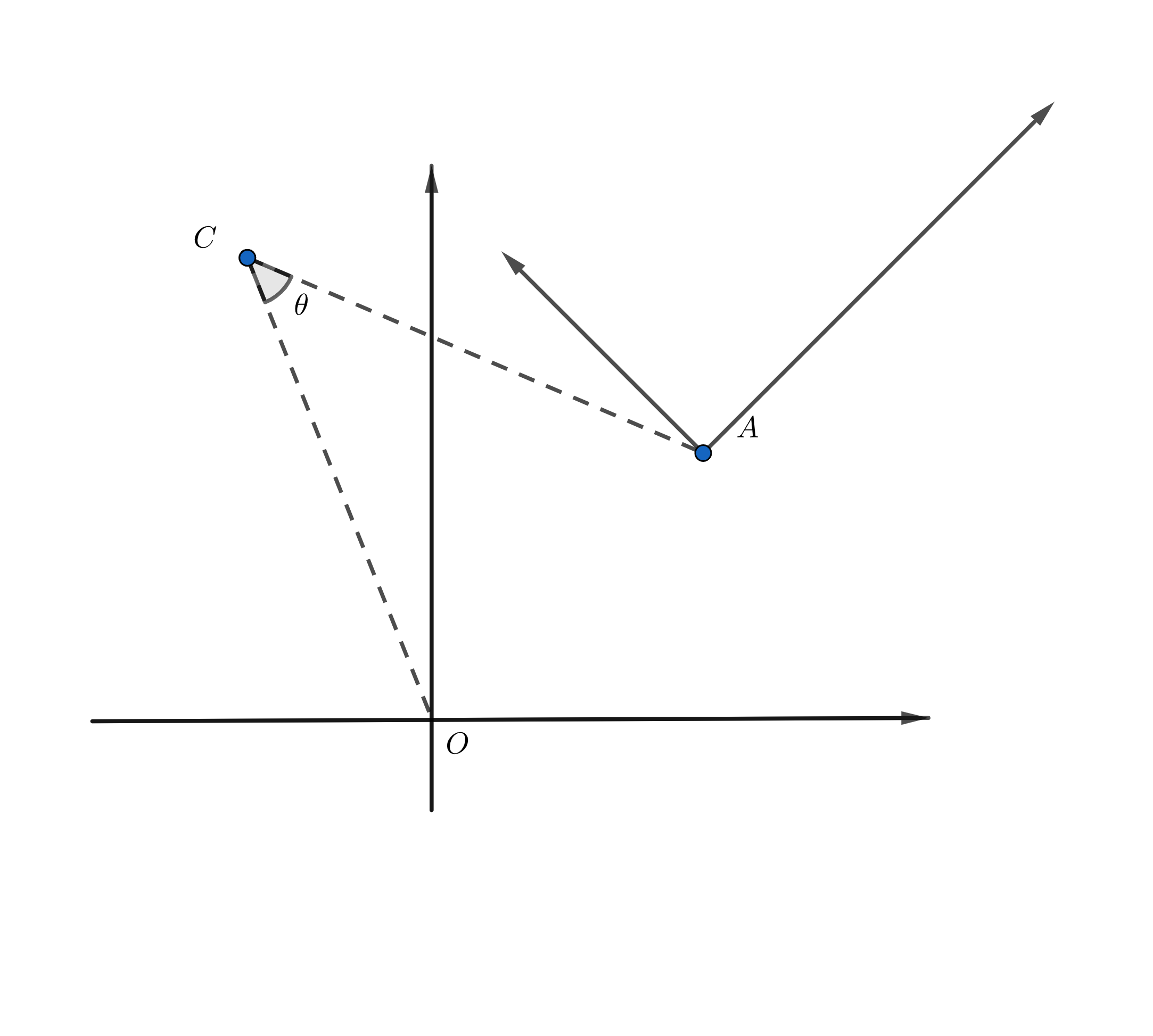

用图形解释：坐标系 ${O}$ 绕点 $C$ 旋转 $\theta$ 角度后得到的 ${A}$ 坐标系的原点坐标。
在这里插入图片描述

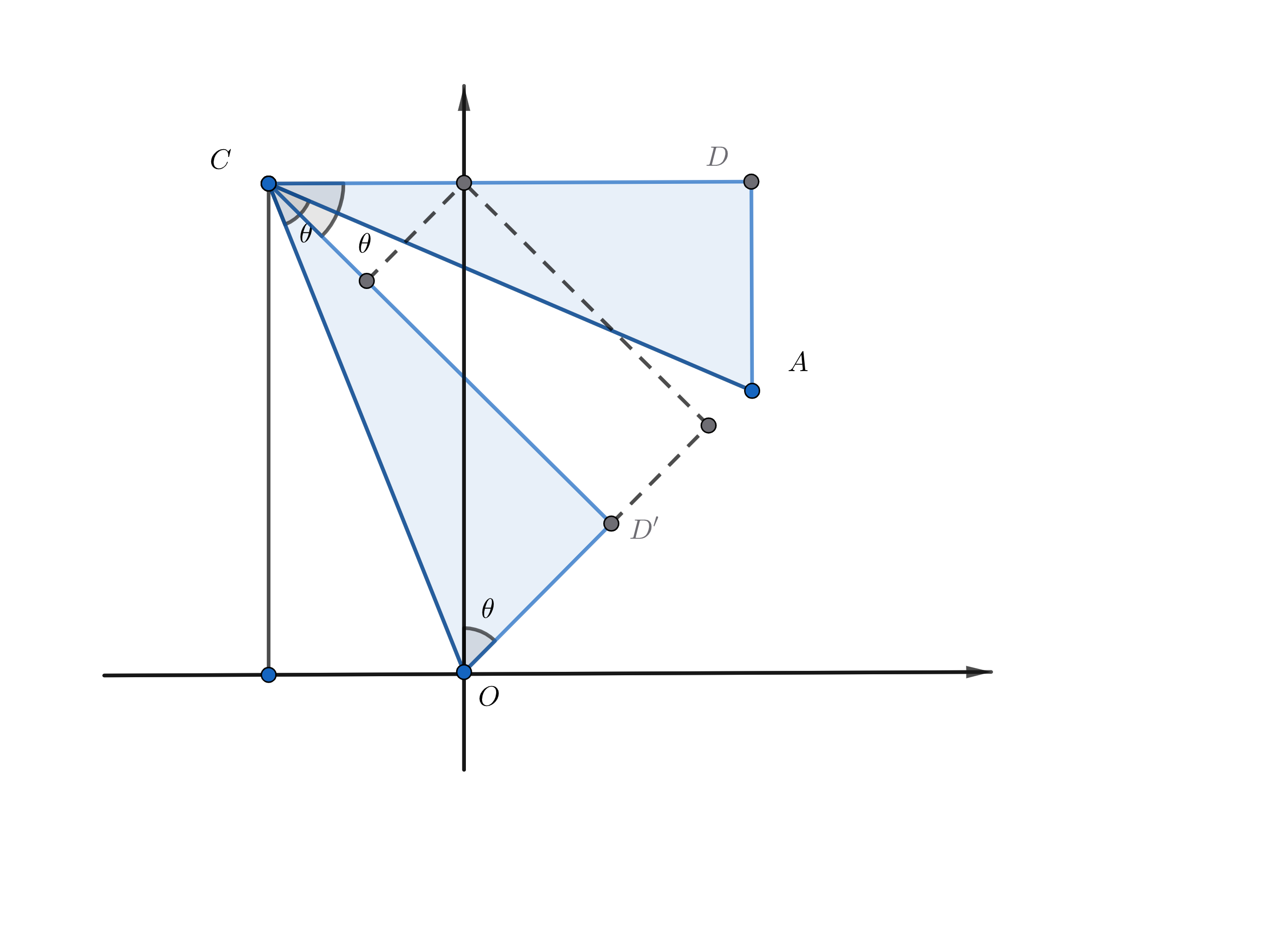

可以用初中的几何知识，将 $\triangle ACD$ 绕点 $C$ 顺时针旋转 $\theta$ 到 $\triangle OCD’$ ，即可证明其正确性。

Pinocchioz中实现方式：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
static void exp(
  const Eigen::MatrixBase<TangentVector> & v,
  const Eigen::MatrixBase<Matrix2Like> & R,
  const Eigen::MatrixBase<Vector2Like> & t)
{
  EIGEN_STATIC_ASSERT_SAME_VECTOR_SIZE(TangentVector_t, TangentVector);
  PINOCCHIO_EIGEN_STATIC_ASSERT_MATRIX_SPECIFIC_SIZE_OR_DYNAMIC(Matrix2Like, 2, 2);
  PINOCCHIO_EIGEN_STATIC_ASSERT_VECTOR_SPECIFIC_SIZE_OR_DYNAMIC(Vector2Like, 2);

  typedef typename Matrix2Like::Scalar Scalar;
  const Scalar omega = v(2);
  Scalar cv, sv;
  SINCOS(omega, &sv, &cv);
  PINOCCHIO_EIGEN_CONST_CAST(Matrix2Like, R) << cv, -sv, sv, cv;
  using internal::if_then_else;

  {
    typename PINOCCHIO_EIGEN_PLAIN_TYPE(Vector2Like) vcross(-v(1), v(0));
    vcross -= -v(1) * R.col(0) + v(0) * R.col(1);
    vcross /= omega;
    Scalar omega_abs = math::fabs(omega);
    PINOCCHIO_EIGEN_CONST_CAST(Vector2Like, t).coeffRef(0) = if_then_else(
      internal::GT, omega_abs, Scalar(1e-14), // TODO: change hard coded value
      vcross.coeff(0), v.coeff(0));

    PINOCCHIO_EIGEN_CONST_CAST(Vector2Like, t).coeffRef(1) = if_then_else(
      internal::GT, omega_abs, Scalar(1e-14), // TODO: change hard coded value
      vcross.coeff(1), v.coeff(1));
  }
}

当 $\omega<1^{-14}$ 时，$t = v$，可以理解为0附近泰勒展开 $\mathbf{V}(\omega)=\mathbf{I}$

4.2.2.2 log

先由 $\mathbf{R}$ 计算 $\omega$，再由 $t$ 计算 $v$ ：

求逆：

Pinocchio中的实现方式：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
template<typename Matrix2Like, typename Vector2Like, typename TangentVector>
static void log(
  const Eigen::MatrixBase<Matrix2Like> & R,
  const Eigen::MatrixBase<Vector2Like> & p,
  const Eigen::MatrixBase<TangentVector> & v)
{
  PINOCCHIO_EIGEN_STATIC_ASSERT_MATRIX_SPECIFIC_SIZE_OR_DYNAMIC(Matrix2Like, 2, 2);
  PINOCCHIO_EIGEN_STATIC_ASSERT_VECTOR_SPECIFIC_SIZE_OR_DYNAMIC(Vector2Like, 2);
  EIGEN_STATIC_ASSERT_SAME_VECTOR_SIZE(TangentVector_t, TangentVector);

  TangentVector & vout = PINOCCHIO_EIGEN_CONST_CAST(TangentVector, v);

  typedef typename Matrix2Like::Scalar Scalar1;

  Scalar1 t = SO2_t::log(R);
  const Scalar1 tabs = math::fabs(t);
  const Scalar1 t2 = t * t;
  Scalar1 st, ct;
  SINCOS(tabs, &st, &ct);
  Scalar1 alpha;
  alpha = internal::if_then_else(
    internal::LT, tabs, Scalar(1e-4), // TODO: change hard coded value
    static_cast<Scalar>(1 - t2 / 12 - t2 * t2 / 720),
    static_cast<Scalar>(tabs * st / (2 * (1 - ct))));

  vout.template head<2>().noalias() = alpha * p;
  vout(0) += t / 2 * p(1);
  vout(1) += -t / 2 * p(0);
  vout(2) = t;
}
  1. $\dfrac{\omega \sin\omega}{2(1-\cos\omega)}$ 在0附近是 $\frac{0}{0}$ 型，有精度问题，使用泰勒展开：如果 $\omega$ 是 $10^{-4}$ 量级，$o(\omega^6)$ 是 $10^{-24}$ 量级，已经低于双精度浮点数的精度。
  2. 计算过程中使用的是 $\left | \omega \right |$ 。$\dfrac{\omega \sin\omega}{2(1-\cos\omega)}$ 是偶函数，使用绝对值不影响结果。使用绝对值可以解决由舍入误差带来的过零处不连续问题，再配合泰勒展开，提高数值精度。
