状态机、状态空间方程、传递函数的联系

我一直有这样的疑问为什么有限状态机，状态空间方程，传递函数都能写成S-function模块，答案先放在这：

本质上，他们都是状态机

状态空间（state-space）方程

状态空间方程是现代控制理论的概念，其离散形式简单表示为：

$$\left\{\begin{matrix} x_{k+1}=Ax+Bu\\y=Cx(+Du)\end{matrix}\right.$$

其中$x$表示当拍状态，$x_{k+1}$为下一拍状态，$u$为输入，$y$为输出。

有限状态机（FSM）

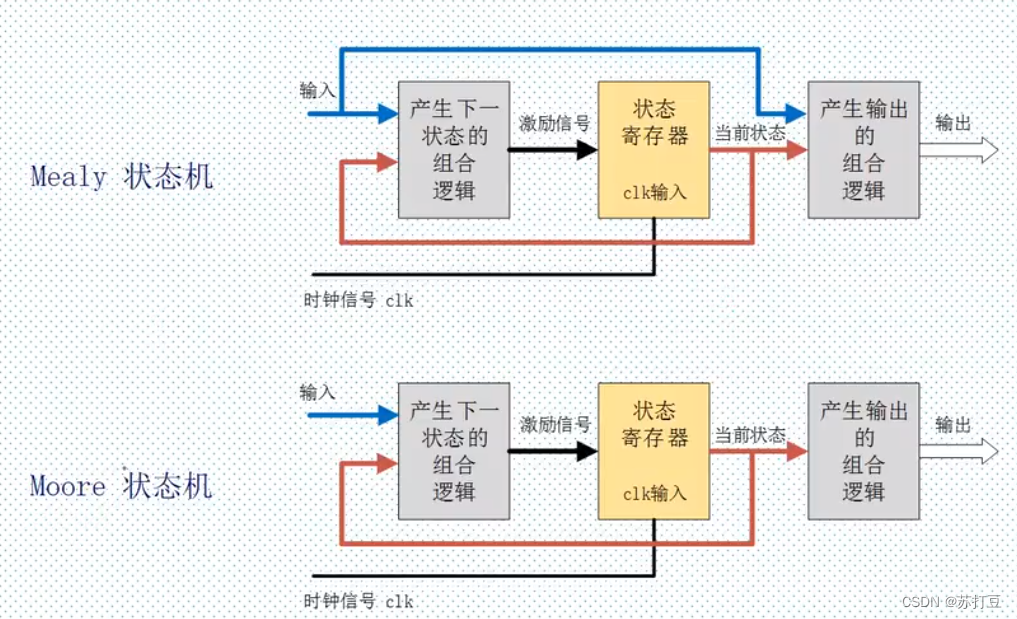

状态机是描述一个过程的手段，一般在编程中使用有限状态机（FSM）。FPGA中状态机（四段式）的实现如下图：

Mealy机与Moore机的区别在于是否有feedthrough。

二者关系

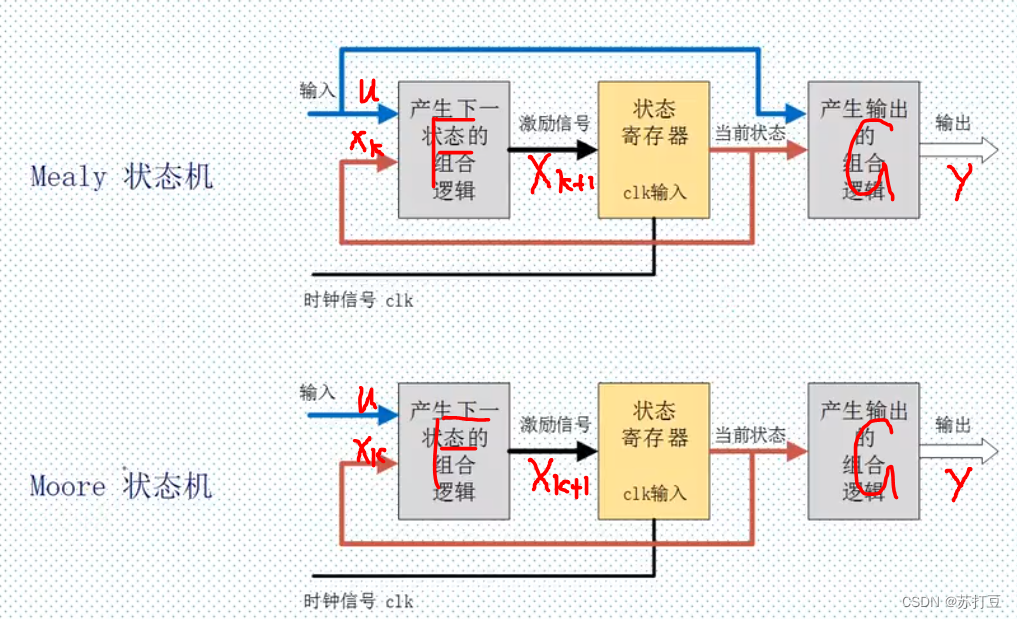

Mealy机表示为：

$$\left\{\begin{matrix} x_{k+1}=\mathcal{F}(x,u) \\y=\mathcal{G}(x,u)\end{matrix}\right.$$

Moore机表示为：

$$\left\{\begin{matrix} x_{k+1}=\mathcal{F}(x,u) \\y=\mathcal{G}(x)\end{matrix}\right.$$

与状态空间方程完美对应：

• 状态空间方程是一种线性化的多状态的无限状态机
• FSM是一种单状态的有限状态机

也就是说这两者本质上都是状态机，他们都是在描述一个事物的发展过程，都是对现实事物发展的一种抽象。真的很神奇！

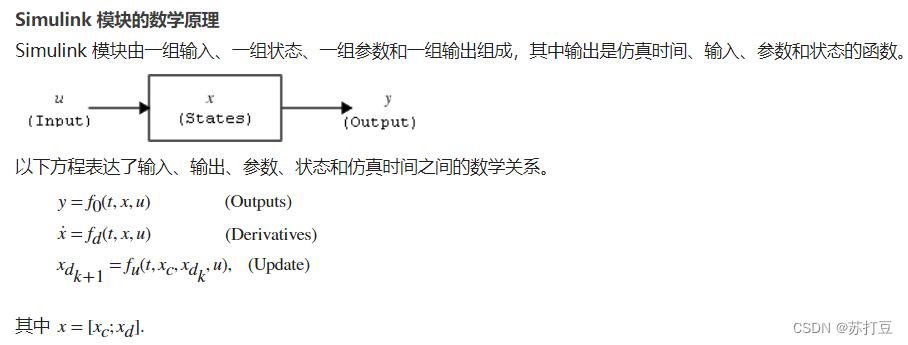

Simulink S-Function

Simulink仿真其实就是在模拟事物发展的过程，其实每个模块都是一个状态机。

里面的状态分为了离散状态和连续状态。

• 有限状态机状态：单个有限离散状态
• 离散状态空间方程状态：一组无限离散状态
• 连续状态空间方程状态：一组无限连续状态
• 离散传递函数：单个无限离散状态，并且隐藏了状态
• 连续传递函数：单个无限连续状态，并且隐藏了状态
  离散状态与连续状态的区别是：
• $\mathcal{F}(x_c,u)$ 对应Update函数（更新）。
• $\mathcal{F}(x_d,u)$ 对应Derivatives函数（微分,需要龙格库塔解微分方程）。
  而$\mathcal{G}(x,u)$都对应Output函数，Output中如果有$u$，则为Mealy机，没有则为Moor机。
