1. 匀速插补出的速度波动

在运动控制中，我们常遇到这样的场景：

  • 指令要求每秒下发 10 个位置脉冲。
  • 但位置环控制周期是 3Hz。

于是每个周期理论上应该下发 10/3 = 3.333... 个脉冲。但硬件只能下发整数个脉冲，于是我们不得不进行取整。最常见的做法是”余数累加溢出法”（DDA），即：

  • 累加小数部分 0.333，
  • 当累加值 ≥ 1 时，下发 4 个脉冲，并减去 1；
  • 否则下发 3 个脉冲。

结果就是经典的序列：

3,3,4,3,3,4,3,3,4,3,3,4,3,3,4,3,3,4…

这种 周期性的速度脉动 会在 1Hz 基频处产生一个尖锐的激励力，很容易激起机械共振，在工件表面留下纹路，或在低速时产生肉眼可见的抖动。

为什么调PID没用？ 因为这不是控制器的增益问题，而是量化器（Quantizer）本身引入的极限环（Limit Cycle）——系统状态被迫在一个固定的周期轨道上运行，无法收敛到稳定点。

2. 经典DDA的缺点：阈值是固定的

余数累加溢出法(DDA)的数学模型很简单：

1
2
3
e(k) = e(k-1) + frac
if e(k) >= 1.0:
    output += 1

这里的 1.0 是一个固定阈值。误差 e(k) 每拍增加一个固定步长 frac，匀速撞向这个不变的墙。只要 frac 是有理数（比如 1/3），那么撞墙的时间间隔就是固定的（3拍），产生固定的基频。

这本质上是一个极限环：反馈的误差迫使系统以固定的节奏跳变。

3. 核心思想：让阈值随机变化

如果我们把固定阈值改成一个随时间变化的阈值，而且这个变化是非周期的，那么”撞墙”的时间间隔就不再固定，极限环就被打破了。

具体做法：

  • 引入一个动态阈值 q(k)，它在 [0, 1) 区间内不断旋转：

  • 其中 α 是一个无理数，如黄金分割比 (√5−1)/2 ≈ 0.6180339887。

  • 在每个周期，我们计算误差累加 e_star = e(k-1) + frac。

  • 触发条件不再是 e_star >= 1.0，而是：
  • 如果成立，则输出 int_part + 1，并将 e 减去 1.0（消耗掉一个单位）；否则输出 int_part。

物理直观：以前是”一个人匀速冲向固定终点线”，现在是”这个人去追一个在前方同样匀速跑动的移动靶”。如果 α 是无理数，那么移动靶永远不会回到同一个位置，导致”追上”的时刻（即输出 +1 的事件）永不重复，从根源上消除了周期成分。

4. 为什么任意无理数都行？

这里依赖一个深刻的数论定理：Weyl 等分布定理。

Weyl 定理：对于任意无理数 α，序列 {k·α} 的小数部分在 [0,1) 上稠密且均匀分布。

这意味着无论你选择 α = 0.618、0.414（√2−1）还是 0.14159（π的尾数），只要它是无理数，阈值 q(k) 就会在单位区间上永不重复地遍历，从而保证”超车事件”（输出 +1）的出现时刻没有固定的周期。

唯一不能选的：有理数（如 0.5、0.25）。因为有理数会在有限步后循环，阈值一旦循环，极限环就会卷土重来。

5. 为什么工程中偏爱黄金分割 0x9E3779B9？

虽然任意无理数都有效，但嵌入式工程师最常用的是 黄金分割比的32位定点表示：

1
#define ALPHA 0x9E3779B9  // (sqrt(5)-1)/2 * 2^32

原因是三距离定理（Three Gap Theorem）：黄金分割比是所有无理数中”最无理”的（其连分数全是1），这使得阈值点在圆周上分布得最快最均匀，没有大的空隙。算法在启动后的最初几个周期内就能迅速达到”打散”效果，而其他无理数（如√2）可能需要更长的预热时间。

6. 完整的算法流程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
%% 对比仿真：标准 DDA vs 无理数阈值法（纯浮点数，无定点数）
clear; clc; close all;

%% 参数设置
X_ARR = repmat(10, [100000, 1]);   % 每个窗口输入脉冲数（可改为任意正整数）
N_SPLIT = 3;                      % 每个窗口拆分的份数（控制频率）
X_N = length(X_ARR);               % 窗口数量
N_total = X_N * N_SPLIT;           % 总周期数
Fs = N_SPLIT;                      % 采样频率（Hz）

%% 预分配输出
OUT_DDA = zeros(N_total, 1);
OUT_IRR = zeros(N_total, 1);

%% ===================== 1. 标准 DDA（余数溢出法） =====================
e_dda = 0;
idx = 1;
for xi = 1:X_N
    X = double(X_ARR(xi));
    N = double(N_SPLIT);
    int_part = floor(X / N);
    frac = (X / N) - int_part;

    for i = 1:N
        e_dda = e_dda + frac;
        if e_dda >= 1.0
            out = int_part + 1;
            e_dda = e_dda - 1.0;
        else
            out = int_part;
        end
        OUT_DDA(idx) = out;
        idx = idx + 1;
    end
end

%% ===================== 2. 无理数阈值法（纯浮点数） =====================
% 使用黄金分割比的无理数增量（(sqrt(5)-1)/2）
ALPHA = (sqrt(5) - 1) / 2;   % ≈ 0.6180339887498949
% ALPHA = sqrt(2) - 1;
quant = 0;
e_irr = 0;
nextX_comp = 0;
idx = 1;

for xi = 1:X_N
    X = double(X_ARR(xi)) + nextX_comp;
    N = double(N_SPLIT);
    int_part = floor(X / N);
    frac = (X / N) - int_part;   % 小数部分，0 <= frac < 1

    out_sum = 0;
    for i = 1:N
        % 更新无理数阈值（回绕到 [0,1)）
        quant = quant + ALPHA;
        if quant >= 1.0
            quant = quant - 1.0;
        end

        out = int_part;
        e_irr = e_irr + frac;

        if e_irr >= quant
            out = out + 1;
            e_irr = e_irr - 1.0;
        end

        OUT_IRR(idx) = out;
        out_sum = out_sum + out;
        idx = idx + 1;
    end
    % 窗口补偿
    nextX_comp = X - out_sum;
end

%% ===================== 频谱分析 =====================
ac_dda = OUT_DDA - mean(OUT_DDA);
ac_irr = OUT_IRR - mean(OUT_IRR);

nfft = 2^nextpow2(N_total);
[psd_dda, f] = pwelch(ac_dda, hann(1024), 512, nfft, Fs);
[psd_irr, ~] = pwelch(ac_irr, hann(1024), 512, nfft, Fs);

%% ===================== 绘图 =====================
figure('Position', [100, 100, 1200, 800]);

% 时域前 200 周期
subplot(2,3,1);
plot(OUT_DDA(1:200));
title('DDA 时域'); xlabel('周期'); ylabel('脉冲数'); grid on;

subplot(2,3,2);
plot(OUT_IRR(1:200));
title('无理数阈值 时域'); xlabel('周期'); ylabel('脉冲数'); grid on;

% 累积误差
theory = (1:N_total)' * (X_ARR(1)/N_SPLIT);
cum_dda = cumsum(OUT_DDA);
cum_irr = cumsum(OUT_IRR);
err_dda = cum_dda - theory;
err_irr = cum_irr - theory;

subplot(2,3,3);
plot(1:N_total, err_dda, 'b-', 'LineWidth', 1); hold on;
plot(1:N_total, err_irr, 'r--', 'LineWidth', 1);
xlabel('周期'); ylabel('累积误差 (脉冲)');
title('累积误差'); legend('DDA', '无理数阈值'); grid on;
ylim([-2, 2]); yline(0, 'k--');

% 频谱
subplot(2,3,4);
semilogy(f, psd_dda, 'b-', 'LineWidth', 1.5);
xlabel('频率 (Hz)'); ylabel('PSD');
title('DDA 频谱'); grid on; xlim([0, Fs/2]);

subplot(2,3,5);
semilogy(f, psd_irr, 'r-', 'LineWidth', 1.5);
xlabel('频率 (Hz)'); ylabel('PSD');
title('无理数阈值 频谱'); grid on; xlim([0, Fs/2]);

% 每个窗口总和
win_dda = reshape(OUT_DDA, N_SPLIT, X_N);
win_irr = reshape(OUT_IRR, N_SPLIT, X_N);
sum_dda = sum(win_dda, 1);
sum_irr = sum(win_irr, 1);

subplot(2,3,6);
plot(1:X_N, sum_dda, 'b-', 'LineWidth', 1); hold on;
plot(1:X_N, sum_irr, 'r--', 'LineWidth', 1);
xlabel('窗口编号'); ylabel('窗口内脉冲总数');
title('每个窗口总和'); legend('DDA', '无理数阈值'); grid on;
yline(X_ARR(1), 'k--', '理论值');

sgtitle('DDA vs 无理数阈值法');

注意：窗口补偿（nextX_comp）是保证长期位置精度的关键。即使中间因为阈值抖动而瞬时多发了或少发了脉冲，每个窗口结束时都会将差值累加，计算和指令之间的差值，作为下一个周期的补偿值。这样长期累积误差永远为零。

7. 效果对比（MATLAB 仿真）

我们以 X=10, N=3 为例（即每个窗口总脉冲100，拆成9拍，整数部分3，小数部分1/3≈0.333）。

7.1 时域序列

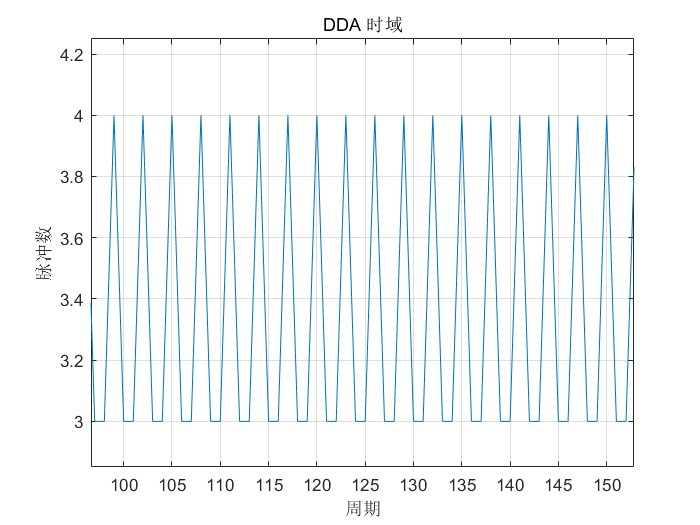

标准 DDA：呈现严格的 3,3,4（每个窗口固定在第3拍多1个），周期性明显。

DDA时域

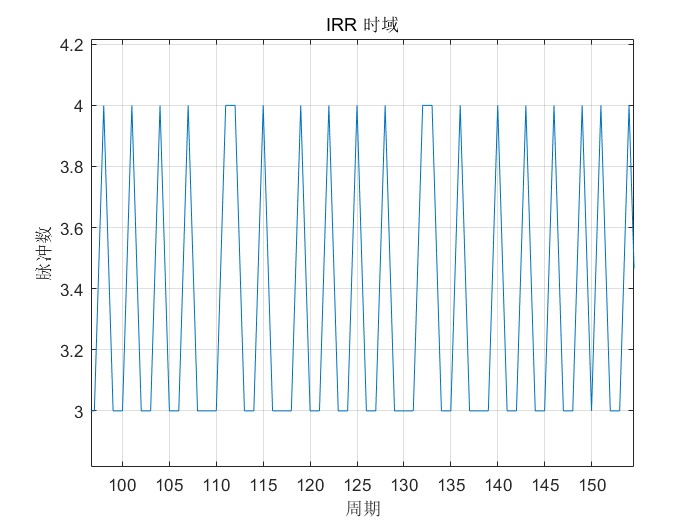

无理数阈值法：+1 的位置在窗口内无规则跳动（有时在第2拍，有时在第1拍，等等），没有固定节拍。

无理数阈值时域

7.2 频谱分析（功率谱密度）

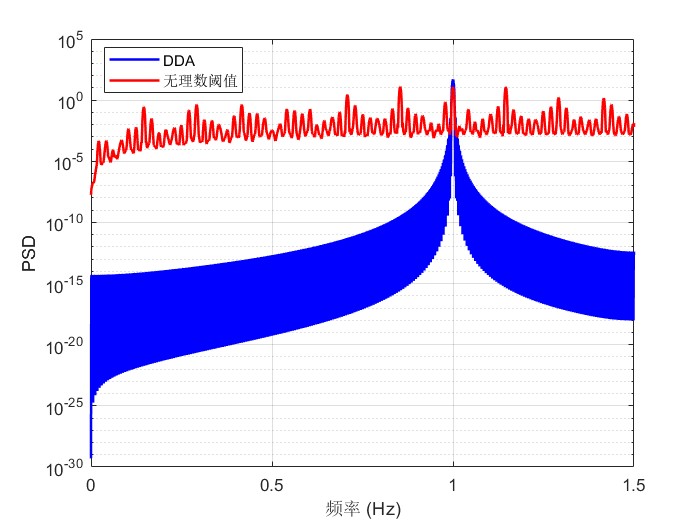

DDA：在 1Hz（对应窗口周期）处有尖锐的峰值，同时存在多个谐波。这就是极限环的频域特征。

无理数法：1Hz 及谐波处的尖峰完全消失，能量被展宽成平坦的宽带噪声。这意味着电机感受到的激励力是宽谱的，机械低通滤波特性可以将其平滑吸收。

频谱对比
