前言

在运动控制、伺服、变频器这类RMS 单调速率裸机硬实时系统中，系统存在多级固定周期硬件中断，各级速率固定（如 16K 高速电流环、4K 速度环、1K 位置环、4ms 后台），对任务执行抖动、运行时内存分配、多中断数据竞态极度敏感。
传统裸机开发痛点：全局变量泛滥耦合、中断并发数据撕裂、运行 malloc 堆碎片、多轴代码复用难、模块输入输出硬编码改动成本高。

BD 是一套纯 C 实现、无操作系统依赖的分层固件架构，专为严苛硬实时场景设计。核心能力：三层模块划分、双层隔离变量体系、分调度全局数据池、宏实现零拷贝全局访问、标准化跨调度同步、配置驱动自动化数据流。下面结合完整代码示例逐层拆解。

一、适用场景核心约束

适配场景

  1. RMS 多级固定周期硬件中断裸机系统；

  2. 低抖动要求，禁止运行时动态堆分配；

  3. 多轴 / 多实例并行控制，一套逻辑多路复用；

  4. 多中断频繁读写共享数据，易出现脏读、数据撕裂；

  5. 长期多人迭代，需要强制代码隔离规范。

二、三层模块分层体系（调度属性 + 代码示例）

模块分为 Ex 顶层流程、Mo 子流程、Class 算法三层，嵌套链路：主调度 → Ex → 多层 Mo → Class。
在这里插入图片描述

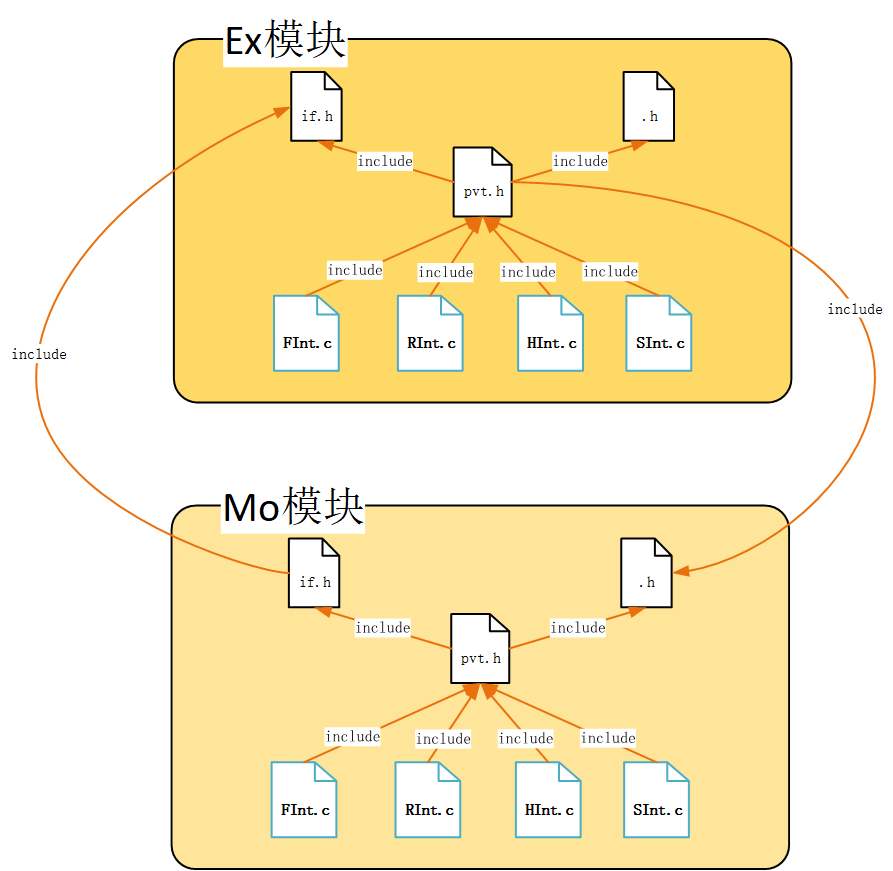

1. Ex 顶层流程模块（有调度，全局变量所有者）

核心特性

  • 绑定多级调度，每个中断独立入口函数；

  • 唯一拥有全局 IN/OUT 变量注册权限；

  • 开机链式创建下属 Mo、Class；

  • 实例化由配置文件自动生成，无需手写循环。

（FInt，RInt … 为不同速率调度的任务）
在这里插入图片描述

2. Mo 子流程模块（有调度，仅转发全局变量）

核心特性

  • 同 Ex 具备调度专属函数；

  • 无全局变量注册权，只能通过 MO_IN 转发 Ex 接口；

  • 支持 Mo 嵌套 Mo，构造函数由 Ex 调用。

Mo 私有头 MoA_Mopvt.h

1
2
3
4
5
6
7
8
9
10
11
#include "MoA_Moif.h"
#include "MoA_Mo.h"
// Mo私有局部变量
typedef struct
{
	int a;
	int b;
}MoA;
// 内部复用函数
int Func3(int a, int b);
STATICINLINE int Func2(){return 2;}

Mo 调度实现 MoA_RMo.c

1
2
3
4
5
6
7
8
#include "MoA_Mopvt.h"
void RInt_MoA(void* mo)
{
	MoA* me = (MoA*)mo;
	// Mo通过MO接口零拷贝读写全局
	me->b = RIntMoAGet_Input1();
	RIntMoASet_Output1(me->a + Func3(1,2));
}

Mo 转发全局变量 MoA_Moif.h

1
2
3
4
#include "BD_MOif.h"
#include "ModuleA_Exif.h"
MO_IN(RInt, int, Input1);
MO_OUT(RInt, int, Output1);

3. Class 算法对象（无调度，禁止访问全局）

核心特性

无调度绑定、无 Get/Set 接口，所有数据依靠 Input/Output 结构体传参；分实例化 Class（每个 Ex/Mo 单独分配）、全局工具 Class（全局变量池单例）。

ClassA.h 定义

1
2
3
4
5
6
7
8
9
10
11
12
13
#ifndef CLASSA_H
#define CLASSA_H
typedef struct ClassA
{
	int cfgParam;
	void* local[0]; // 柔性数组存放私有临时变量
}ClassA;
// 输入输出分离，隔离全局
typedef struct{int i1,i2;} ClassA_Input;
typedef struct{int o1,o2;} ClassA_Output;
void* ClassA_Ctor();
int ClassA_Do(ClassA* me, ClassA_Input* in, ClassA_Output* out);
#endif

Class 实现 ClassA.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
#include "ClassA.h"
#include "BD_misc.h"
void* ClassA_Ctor()
{
	// 从调度静态内存池分配，无运行malloc
	return BD_Malloc(RInt, sizeof(ClassA) + 16);
}
int ClassA_Do(ClassA* me, ClassA_Input* in, ClassA_Output* out)
{
	// 仅处理传入参数，无任何全局变量访问
	if(in->i1 > 0){
		out->o1 = in->i1 * me->cfgParam;
		out->o2 = in->i2;
		return 1;
	}
	return 0;
}

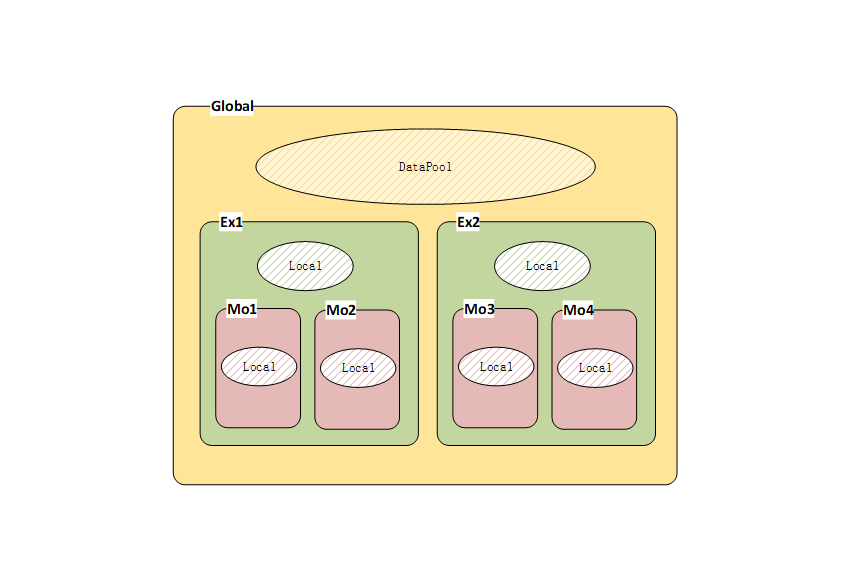

三、全系统变量分类：严格公私隔离、高保密性变量体系

BD架构设计了强隔离、可库封装、高保密性的双层变量体系，严格区分私有变量与全局共享变量，从语法和架构层面杜绝私有数据泄露，适配固件库封装、商用代码保密场景。所有私有变量完全对内隐藏，仅开放规范的全局交互接口，封装成静态库/动态库后，外部无法访问、篡改内部私有逻辑数据。
在这里插入图片描述

1. Local 局部变量

存放于调度独立静态内存池，属于完全私有变量，仅对应实例内部可见、外部绝对不可访问，无调度隔离限制，模块内部任意中断均可读写。该类变量是架构保密设计的核心，封装为库后可实现彻底隐藏：

  • Ex/Mo Local私有变量：存储模块状态机状态、运行过程缓存、临时控制参数，仅当前Ex/Mo实例内部可读写，其他模块、外部工程无任何访问入口；

  • Class算法私有变量：依托柔性数组封装算法中间临时值、算法私有配置参数，完全对外透明，是算法核心逻辑保密的关键。Class无任何全局访问接口，彻底隔离外部篡改风险；

  • 库封装保密特性：所有Local、Class私有变量均通过静态内存+模块私有化定义实现，编译封装为库文件后，私有变量内存地址、变量名、逻辑数据完全隐藏，外部无法通过头文件、指针非法读取和篡改，保护核心控制、算法知识产权。

2. 全局共享变量（存全局变量池，双核心属性）

全局变量统一分调度存放（RInt_Data.c/ HInt_Data.c），每个变量同时具备调度属性、Ex 归属属性。

调度属性示例 RInt_Data.c

1
2
3
4
#include "global.h"
// RInt调度专属全局副本，和HInt内存完全隔离
int RInt_Input1[AXISSUM];
int RInt_Output1[AXISSUM];

  • 调度隔离规则：业务代码禁止跨调度读写，仅同步函数可批量拷贝；

  • 模块归属：所有变量归属 Ex，Mo 仅转发，无权新增。

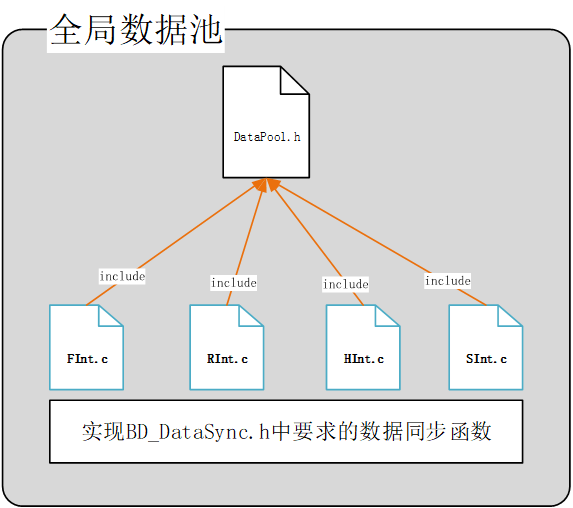

四、全局变量池与零拷贝访问完整原理 + 代码

1. 全局变量池作用

全局静态数组作为统一中间层，所有 Ex 数据流互通介质，模块间无代码依赖，仅通过池下标映射通信。

2. 零拷贝底层宏实现（BD_EXif.h 核心宏）

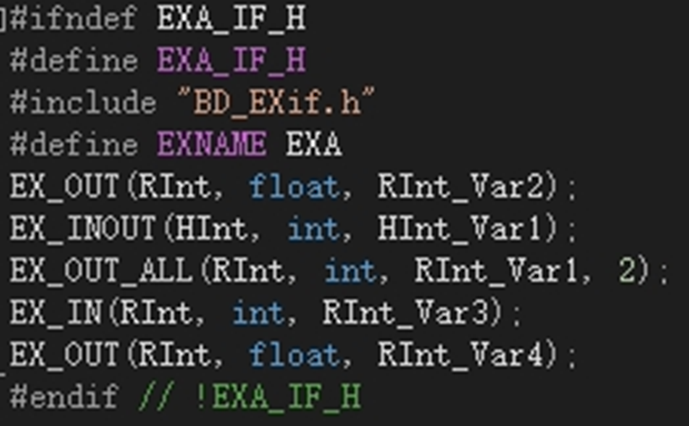

依靠STATICINLINE+ 字符串拼接宏，编译期内联展开，无函数跳转、无栈拷贝。

1
2
3
4
5
6
#define STATICINLINE static __inline
#define _EX_IN(loop, type, myvar, globalvar) \
	extern type globalvar[]; \
	STATICINLINE type STR(,Ex, Get_, myvar,)() { return globalvar[loop_nth[loop]]; } \
	extern type globalvar[]
#define EX_IN(RInt, int, Input1)

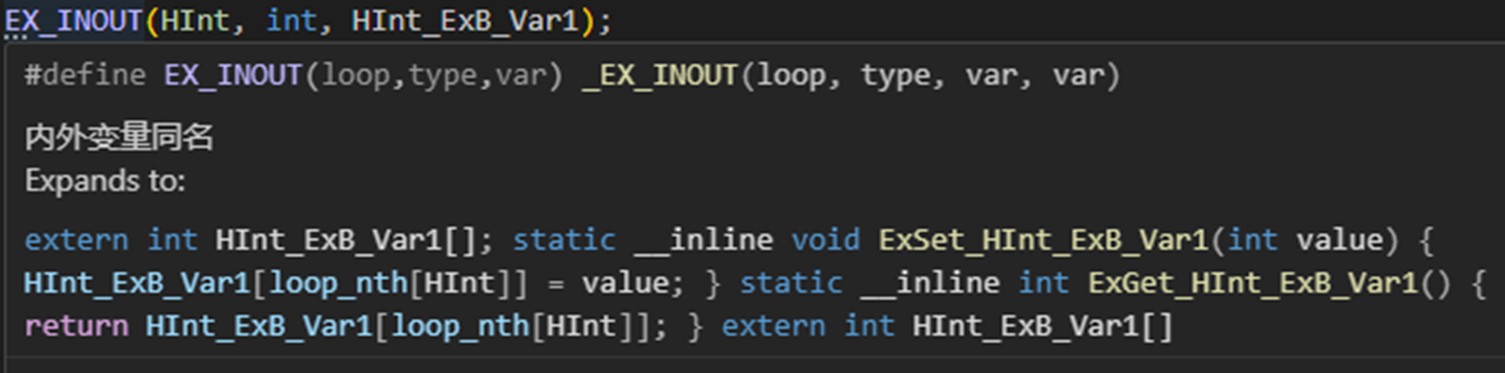

宏展开后等效代码（完全无拷贝）

强制内联属性取决于编译器，不同编译器不同
在这里插入图片描述
在这里插入图片描述

Mo 双层内联转发，无额外开销

1
2
#define _MO_IN(loop, type, myvar, exvar) \
STATICINLINE type STR(,Mo, Get_, myvar,)() { return STR(,Ex, Get_, exvar,)(); }

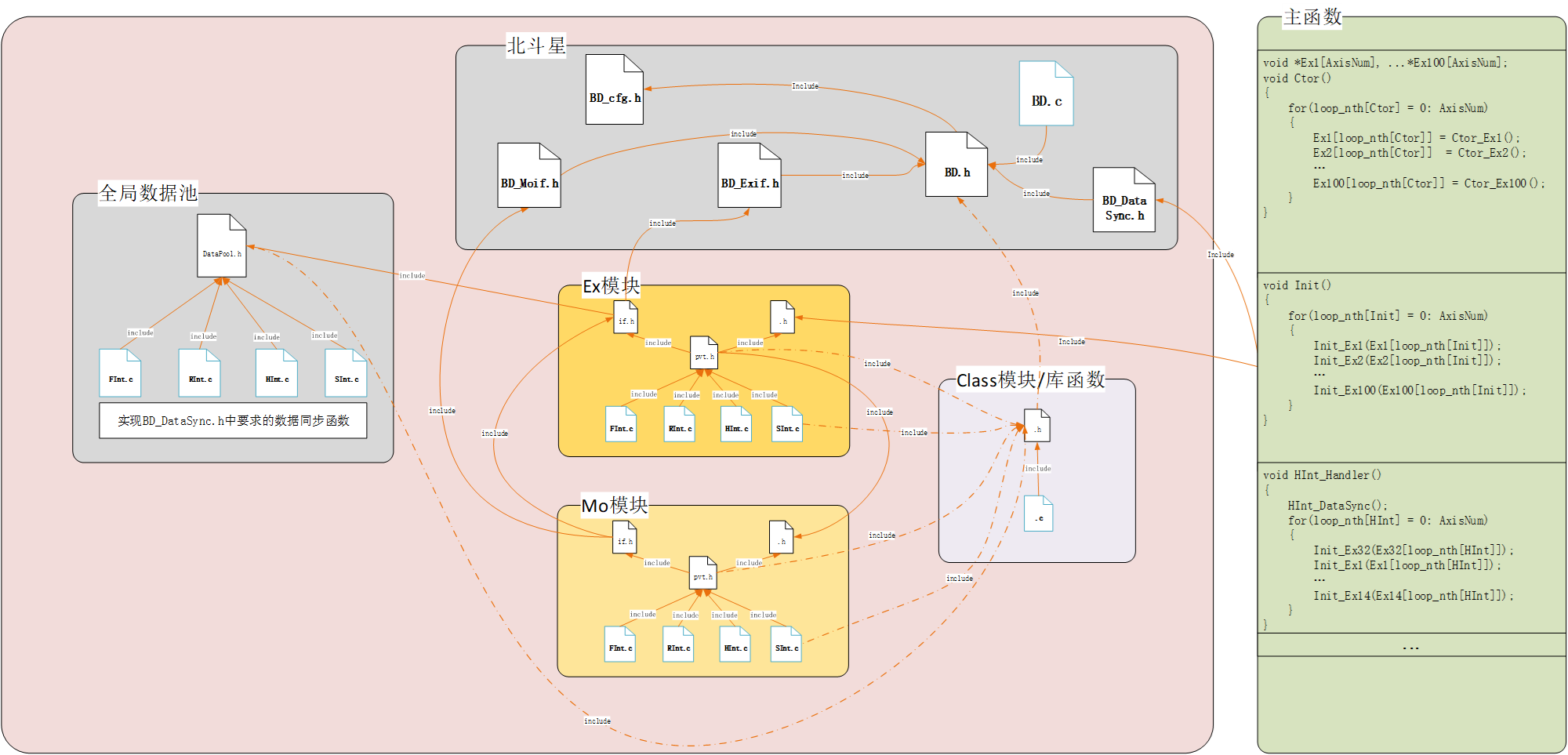

编译后两层 inline 全部展开，最终等价直接操作全局数组，性能和裸写一致，同时拥有权限管控。
在这里插入图片描述

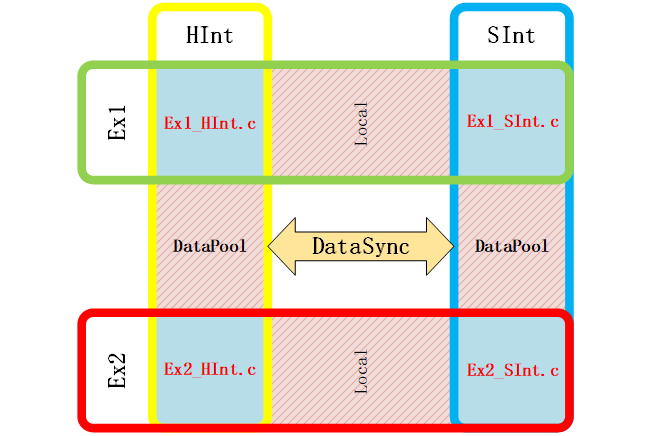

五、调度间变量同步机制

在这里插入图片描述

不同调度全局副本独立，跨调度数据仅在中断头尾统一同步，业务代码禁止跨调度 Get/Set。

1. 同步函数矩阵 trans.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
// 双向同步函数声明
void HInt2RInt();
void RInt2HInt();
uint8_t tranFlag[LoopNum - 1][LoopNum - 2];
void(*tranFun[LoopNum - 1][LoopNum - 2])() = {
	{ HInt2RInt, HInt2FInt, HInt2SInt },
	{ RInt2HInt, RInt2FInt, RInt2SInt },
};
// 统一中断生成宏
#define INT_HANDLER(loop, loopcallback) \
void loop_Handler() { \
	// 1. 先同步慢调度数据到当前调度
	for(int32_t slower = LoopNum-2; slower>loop-1;slower--){
		if(!tranFlag[slower][loop-1]){
			tranFun[slower][loop-1]();
			tranFlag[slower][loop-1] = 1;
		}
	}
	// 2. 执行本调度所有Ex业务
	loopcallback();
	// 3. 当前调度同步至所有低速调度
	for(int32_t slower = LoopNum-2; slower>loop-1;slower--){
		if(!tranFlag[loop-1][slower-1]){
			tranFun[loop-1][slower-1]();
			tranFlag[loop-1][slower-1] = 1;
		}
	}
}
// 生成各级中断入口
INT_HANDLER(HInt, HIntHandler);
INT_HANDLER(RInt, RIntHandler);

2. 同步函数示例（跨调度批量拷贝，唯一合法跨数据操作）

在这里插入图片描述

1
2
3
4
5
6
void RInt2HInt(void)
{
	exnum_t axis = 0;
	// 批量同步RInt全局副本到HInt，仅此处跨调度读写全局
	HInt_Input1[axis] = RInt_Input1[axis];
}

六、配置文件管理 Ex：实例化、数据流、优先级

配置文件仅管理 Ex，Mo/Class 仍在 C 代码内手动创建；通过.zbc配置 + Python 脚本自动生成实例代码、调度入口、初始化逻辑。

1. 配置文件 ModuleA.zbc

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// 定义Ex模板：声明输入输出全局变量
MODULE(ModuleA)
INPUTVAR(Input1, int)
INPUTVAR(Input2, int)
OUTPUTVAR(Output1, int)
OUTPUTVAR(Output2, int)

// 创建Ex实例f1（单轴实例），绑定全局池下标
CREATE(ModuleA, f1)
LINKINPUT(Input1, RInt_Input1)
LINKINPUT(Input2, DataPool[7])
LINKOUTPUT(Output1, RInt_Output1)
LINKOUTPUT(Output2, DataPool[9])
// Fast/Slow/Main三级调度优先级
PRIORITY(100, 200, 400)

2. 脚本自动生成实例代码 ModuleA_f1.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
//generated by create_instance.py DO NOT EDIT
#include "ModuleA.h"
#include "DataPool.h"
CREATE(ModuleA, f1)
LINKINPUT(Input1, RInt_Input1)
LINKINPUT(Input2, DataPool[7])
LINKOUTPUT(Output1, RInt_Output1)
LINKOUTPUT(Output2, DataPool[9])
PRIORITY(100, 200, 400)

Input ModuleA_f1_Input = {
	.Input1 = &RInt_Input1,
	.Input2 = &DataPool[7],
};
Output ModuleA_f1_Output = {
	.Output1 = &RInt_Output1,
	.Output2 = &DataPool[9],
};
Module ModuleA_f1 = {
	.varInput = &ModuleA_f1_Input,
	.varOutput = &ModuleA_f1_Output,
};

3. 总调度自动生成 Schedule.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
extern Module ModuleA_f1;

int Init()
{
	if(!Init_ModuleA(&ModuleA_f1)) return 0;
	return 1;
}
// 按配置优先级自动排序执行
void FastLoop()
{
	FastLoop_ModuleA(&ModuleA_f1);
}
void SlowLoop()
{
	SlowLoop_ModuleA(&ModuleA_f1);
}
void MainLoop()
{
	MainLoop_ModuleA(&ModuleA_f1);
}

4. 数据流解耦效果

类似于simulink连线，但是并不是Ex间互连，而是两边连到全局数据池中。
若需要 ModuleA 输出给 ModuleB 输入，仅修改两份.zbc 配置，绑定同一个全局池变量：

  • ModuleA：LINKOUTPUT(Output1, RInt_Output1)

  • ModuleB：LINKINPUT(Input1, RInt_Output1)

无需修改任何 Ex 业务 C 代码，实现无耦合数据流。

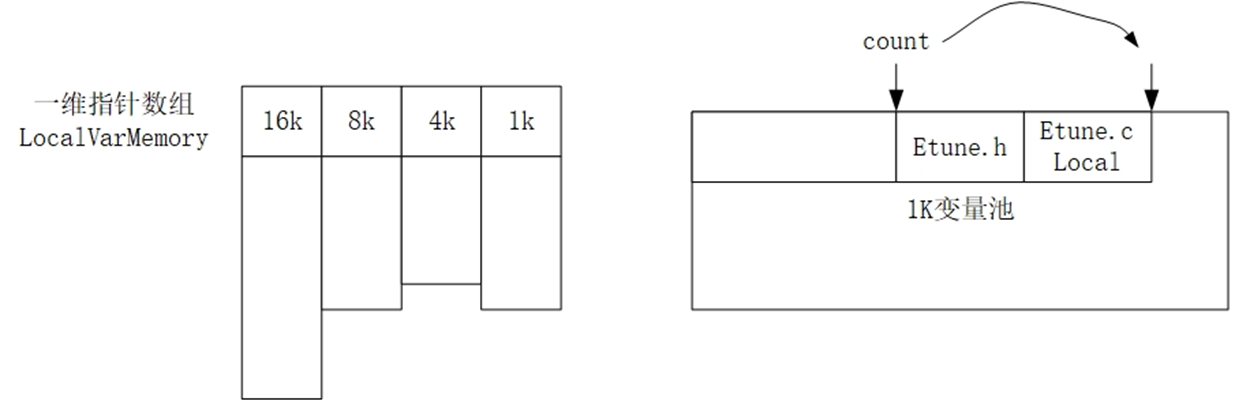

七、静态内存分配 BD_Malloc

在这里插入图片描述

全程放弃标准 malloc，预分配调度静态内存池（相当于静态heap），开机 Ctor 一次性分配模块的Local变量、Class内存以及句柄（指向模块实例的void*），无堆碎片。

BD_misc.c 底层内存管理

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// 各调度预分配静态内存数组
byte _LocalArrayHInt[_HIntSize];
byte _LocalArrayRInt[_RIntSize];
byte* _LocalVarMemory[LoopNum-1] = {_LocalArrayHInt, _LocalArrayRInt};
int _LocalVarCount[LoopNum - 1] = {0};

void* BD_Malloc(Loop loop, int size)
{
	loop -= 1;
	// 4字节对齐
	size = (size + 3) >> 2 << 2;
	if(_LocalVarCount[loop] + size > _LocalVarMaxSize[loop]){
		return _BD_Malloc_ErrorHandle(loop, _LocalVarCount[loop], _LocalVarMaxSize[loop]);
	}
	void* ptr = &_LocalVarMemory[loop][_LocalVarCount[loop]];
	_LocalVarCount[loop] += size;
	return ptr;
}

所有 Ex/Mo/Class 的 Ctor 均调用此接口，内存分配全部集中在上电初始化阶段，中断运行阶段无任何内存操作，保证抖动极低。

八、架构整体核心优势

  1. 硬实时确定性：静态内存无运行分配、跨调度数据固定时序同步，中断抖动可控；

  2. 零拷贝高性能：强制内联宏消除函数开销，16K 高速中断无性能损耗；

  3. 分层极致解耦：Class 完全隔离全局，支持 PC 仿真、单元测试；Ex/Mo 分层隔离减少全局标志耦合；

  4. 配置驱动易维护：Ex 实例、数据流连线、调度优先级全部配置化，改逻辑连线无需修改业务代码；

  5. 多轴原生支持：配置批量生成多 Ex 实例，一套控制逻辑适配多路电机；

  6. 语法层安全管控：输入双层 const 只读、全局变量调度隔离，编译期拦截非法读写。

九、现存可优化方向

  1. 当前 Ex\Mo 并不是标准状态机，可优化为事件驱动 UML 状态机；

  2. 补充完整 PC 无硬件仿真工具链，脱离 MCU 调试算法；

  3. 完善事件触发机制，提供一些调度安全的基础设施，诸如信号量。

  4. 拓展代码生成脚本，自动生成模块间变量连线图。

结语

BD 是一套面向 RMS 裸机硬实时控制设备的工程化 C 架构，所有设计均针对高抖动敏感、多中断并发、多轴复用、长期迭代维护等工业嵌入式痛点落地。依靠三层模块划分、调度隔离全局池、宏零拷贝访问、标准化跨调度同步、配置自动化五大核心能力，为时序严苛的运动控制类固件提供一套标准化、可规模化落地的开发规范。
