主动阻尼抑制振动——固定频率速度反馈振动提取

1. 概述

中频抑制速度反馈滤波的目的是提取振动频率进行抑制。最终目的是希望提取反馈中的振动频率反向加入到速度指令中，达到共振抑制的目的。

由高通滤波器，带通滤波器，全通滤波器组成。

可调参数有滤波器带宽（高通滤波器时间常数），中频抑制频率（带通滤波器时间常数），中频抑制调相（全通滤波器相关）。

2. 高通滤波

高通滤波，用于滤除低频成分，并且提供90°相位滞后，带宽固定为100Hz。

传函为：

$$G_h=\frac{s}{s+\omega_h}$$

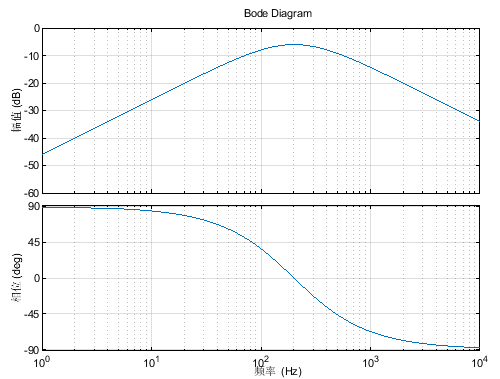

3. 带通滤波器

带通滤波器由一个高通和低通滤波器相乘。

传函为：

$$G_b=\frac{s}{s+\omega_b}\frac{\omega_b}{s+\omega_b}$$

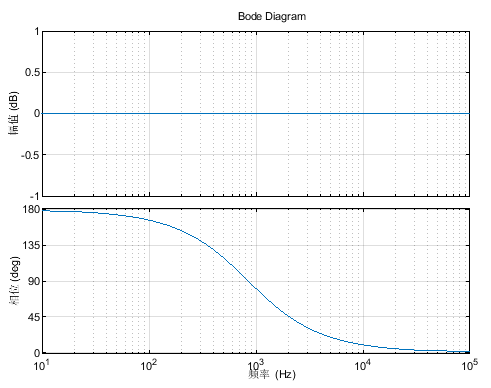

4. 全通滤波器

全通滤波器用来调相。

$$G_a=\frac{s-\omega_a}{s+\omega_a}$$

其中频率的选取是为了将关注的频率 $\omega_b$ 的相位调成反向（180°）：

$$\omega_a=\frac{\omega_b}{\tan{(\frac{\arctan{(\frac{\omega_h}{\omega_b})+{phase}_d}}{2})}}\ge0$$

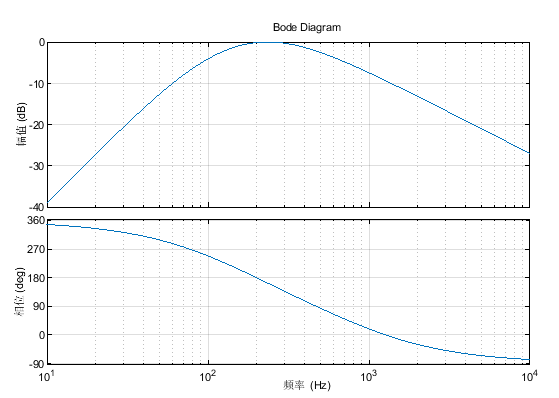

5. 总体

三个滤波器相乘，并尽量保证关注的 $\omega_b$频率幅值为0dB。需要乘系数：
$$\frac{2\sqrt{{\omega_h}^2+{\omega_b}^2}}{\omega_b}$$

此时在$\omega_b$处，幅值为0dB，相位为180°，即提取了反相振动频率。

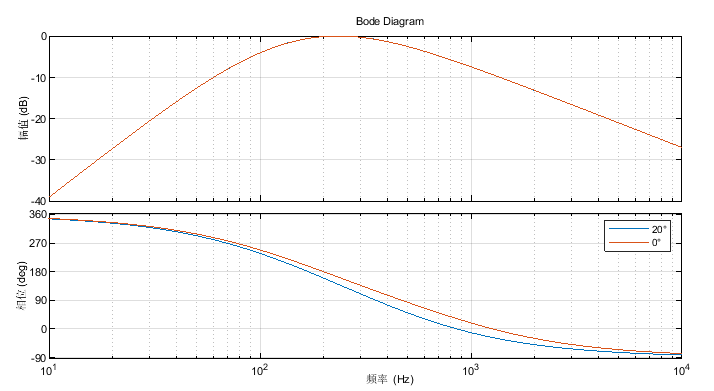

振动抑制调相${phase_d}$的影响：
